S1000 Profi + A2 + Z15 (BMPCC) + Z15 ZDARMA DJI PROFI

a dalších pomocných funkcí) a vyhodnocující data z inerciální jednotky závěsu IMU (obsahující tříosý gyroskop s tříosým akcelerometrem). Na jejich základě potom řídí a stabilizuje pohyb závěsu s fotoaparátem.

Závěs může fungovat ve třech provozních režimech přepínaných přepínačem na vysílači:

• V režimu FPV je kamera stabilizována pevně ve směru přídě nosiče (multikoptéry) - její pohyb není možné dálkově ovládat (ale kamera je stabilizována - tj. v osách klonění a klopení závěs nekopíruje klonění a klopení nosiče), přepínačem na vysílači můžete přepínat namíření objektivu fotoaparátu přímo vpřed nebo dolů.
• V režimu s nezávislou orientací můžete pohyb závěsu libovolně ovládat RC soupravou ve všech třech osách. Rychlost otáčení v dané ose je úměrná velikosti výchylky příslušného ovladače; je-li ovladač ve středu, je rychlost nulová. V nastaveném směru je závěs automaticky stabilizován bez ohledu na pohyb modelu i v ose bočení - tj. pokud se změní orientace přídě modelu, závěs odchylku koriguje, aby fotoaparát zůstal namířený v požadovaném směru.
• V režimu s pevnou orientací se namíření závěsu mění souhlasně s orientací přídě nosiče (multikoptéry) a kamera je stabilizována v osách klonění a klopení, tj. závěs nekopíruje klonění a klopení nosiče. Dálkově je možno závěs přímo ovládat v ose klopení (360°, rychlost otáčení úměrná výchylce ovladače), v ose bočení je rozsah výchylky závěsu omezen na +/-40°a v ose klonění je v rozsahu 0-2/3 výchylky ovladače pohyb závěsu blokován, závěs se otáčí při výchylce ovladače 2/3 až 100%.

Pro nastavování řídící jednotky slouží komfortní počítačový program (pro operační systémy Windows XP SP3 a Windows 7) - osobní počítač se připojuje pomocí USB kabelu. Obslužný program umožňuje nastavení a kontrolu funkce dálkového ovládání závěsu.



Pohyb závěsu zajišťuje trojice servopohonů v jednotlivých kloubech. Z15 díky kluzným kontaktním kroužkům v kloubech závěsu umožňuje neomezené otáčení závěsu ve všech osách bez nebezpečí zamotání kabelů.

Fotoaparát se montuje do speciálně přizpůsobeného držáku s uchycením ve dvou bodech - šroubem (jako při montáži na stativ) a objímkou nasazenou na tělo objektivu. Dálkové ovládání závěrky zajišťuje infračervený vysílač dálkového ovládání umístěný v těsné blízkosti čidla na přední straně fotoaparátu. K elektronice Z15 se kamera připojuje kabelem vedeným z HDMI portu do HDMI-AV modulu závěsu, který zajišťuje konverzi na AV signál, který může být z řídící jednotky předáván do externího modulu pro bezdrátový přenos videosignálu (není součástí sady Z15).

Napájení závěsu (a také koordinace činnosti s řídící jednotkou WooKong) je zajištěna prostřednictvím kabelu s konektorem CAN-Bus zapojovaným do jednotky napájení PMU systému WooKong-M.

Pro dálkové ovládání budete potřebovat nejméně čtyřkanálovou RC soupravu (3 kanály pro ovládání pohybu v jednotlivých osách a čtvrtý pro přepínání provozních režimů), optimální je použití aspoň sedmikanálové RC soupravy umožňující ovládání dalších pomocných funkcí. V principu je možné nosič i závěs ovládat jedinou čtrnáctikanálovou RC soupravou, praktičtější je ale nasazení dvou RC souprav - jedné pro pilota ovládajícího multikoptéru a druhé pro navigátora/pozorovatele obsluhujícího kameru. V návodu najdete přehledná schémata zapojení pro obě tyto varianty.

Sada závěsu obsahuje:

• závěs se třemi servopohony a inerciální jednotkou
• řídící jednotku
• sadu propojovacích kabelů
• modul dálkového IČ ovládání závěrky
• USB kabel
• český návod (originální anglický návod je ke stažení na našich webových stránkách nebo výrobce DJI)

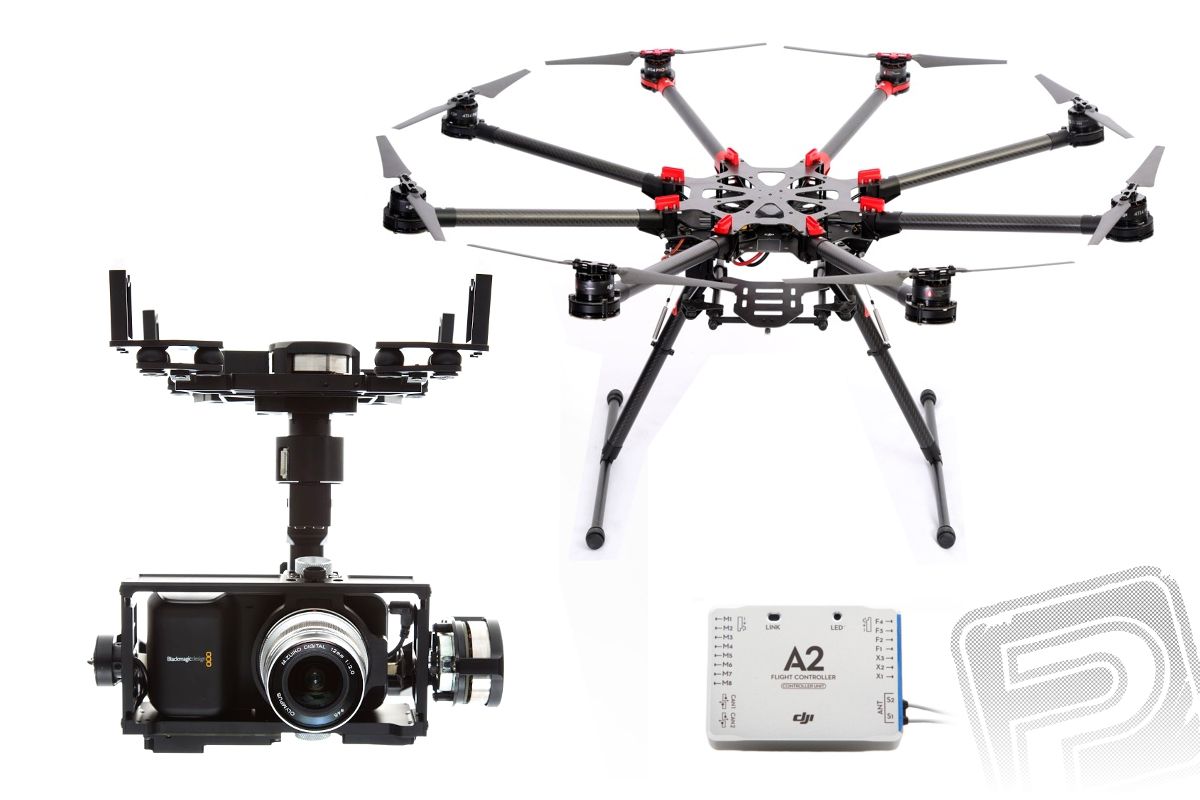

Balení COMBO SETU obsahuje:

• Multicopteru S1000
• Řídící jednotku A2
• Profesionální závěs kamery Zenmuse Z15-BMPCC
